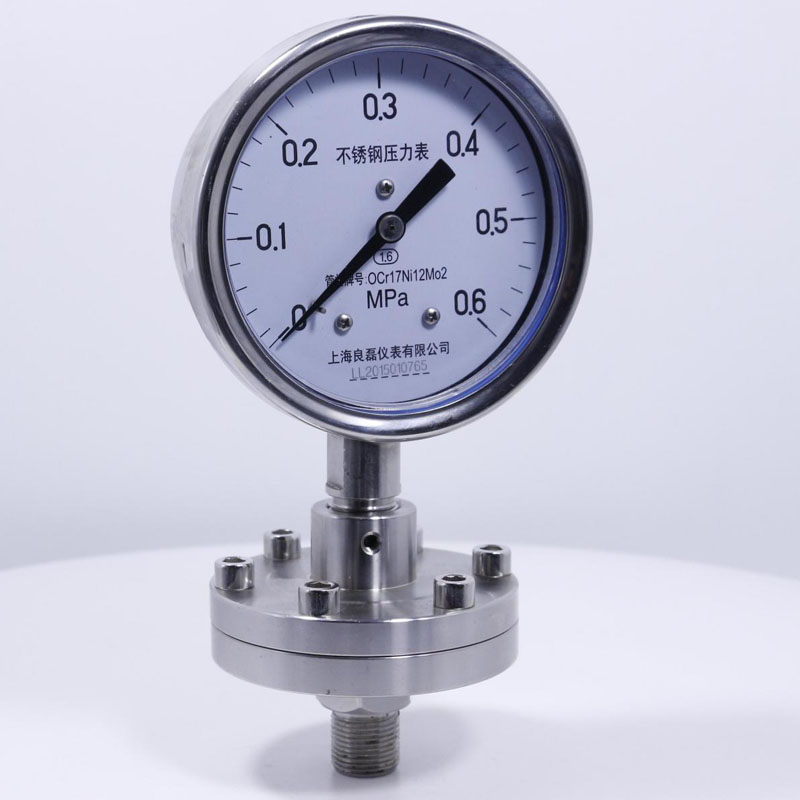

不銹鋼隔膜壓力表Y100系列
隔膜式壓力表主要用于石油、化工、化纖、制藥、食品等工業部門，在生產過程中測量介質壓力使用。
為了壓力表能夠適用于測量強腐蝕、高溫、容易結晶、易凝固、高粘度、有固體浮游物的介質壓力，以及其他環境惡劣的使用場合測量介質的壓力，必須使用隔膜式壓力表。
|
|
|
|
Y B系列不銹鋼壓力表 |
|||||||||
|
通 用 型 壓 力 表 型 號 |
/ |
|
|
|||||||||
|
|
Z |
|
直接式（被測介質溫度＜80℃） |
|||||||||
|
ZN |
|
阻尼器 |
||||||||||
|
SR |
|
散熱器（被測介質溫度＜200℃） |
||||||||||
|
YL |
|
確管連接（被測介質溫度＜200℃） |
||||||||||
|
RL |
|
1/2/4：軟管連接（1、2、4分別代表軟管長度m） |
||||||||||
|
GL |
|
角形連接（被測介質溫度＜150℃） |
||||||||||
|
連 接 器 代 號 |
/ |
|
|
|||||||||
|
|
MF |
|
敞開式凸面（≤25 Mpa） |
|||||||||
|
MG |
|
工字形（≤4 Mpa） |
||||||||||
|
ML |
|
螺紋式（≤60 Mpa） |
||||||||||
|
MZ |
|
螺栓式（1～25 Mpa） |
||||||||||
|
MH |
|
均質機用（10～60 Mpa） |
||||||||||
|
MC |
|
夾子式（0.1～2.5 Mpa） |
||||||||||
|
MN |
|
螺母式（0.1～2.5 Mpa） A-碳鋼、B-lGr18Ni、316、316L、316+F4) |
||||||||||
|
隔 膜 隔 離 器 代 號 及 材 料 |
/ |
|
|
|||||||||
|
|
隔 離 膜 片 材 料 |
|
316、316L、鉭、哈氏合金、F4、 316+F4等 |
|||||||||
|
/ |
|
|
||||||||||
|
|
測 量 范 圍 |
/ |
|
|
||||||||
|
|
法 蘭 標 準 代 號 |
/ |
|
|||||||||
|
□ |
/ |
□ |
/ |
□ |
/ |
□ |
/ |
□ |
/ |
□ |
/ |
|
結構原理
當測量介質的壓力作用于隔膜，則隔膜產生變形，壓縮壓力儀表測壓系統的密封液，使其形成的壓力。當隔膜的剛性足夠小時，則顯示也很小，壓力儀表測壓系統形成的壓力就近于測量介質的壓力。
現根據GB（中國）、HGJ（化工部）、ANSI(美國)等法蘭標準以及國內實際使用情況編制成常用法蘭系列標準。供用戶選用。也可以接受用戶其他規格的特殊訂貨。
□隔膜裝置法蘭尺寸
1.敞開式突面法蘭
|
代 號 |
量程上限值P(MPa) |
推薦法蘭準代號 |
突面法蘭尺寸 |
尺寸圖 |
||||||
|
D |
K |
d |
f |
L |
C |
B |
||||
|
MF |
4 |
JIS-10/20K 50A |
155 |
120 |
100 |
3 |
19 |
18 |
50 |
|
|
4 |
50-1.0/4.0 HGJ46 |
160 |
125 |
100 |
3 |
19 |
18 |
50 |
||
|
4 |
ANSI-2B 150Ib |
152 |
121 |
92.1 |
3 |
19 |
18 |
2” |
||
|
4 |
ANSI-2B 300/100 Ib |
165 |
127 |
92.1 |
3 |
19 |
18 |
2” |
||
|
6～10 |
25-10.0HGJ47 |
125 |
89 |
50.8 |
7 |
20 |
20 |
25 |
|
|
|
6～10 |
50-10.0-HGJ47 |
165 |
127 |
92.1 |
3.5 |
20 |
26 |
50 |
||
|
16～25 |
20-25.0HGJ53 |
130 |
89 |
43 |
7 |
22 |
20 |
25 |
||
|
MF |
4 |
25-4.0-DIN |
115 |
85 |
65 |
3 |
M12 |
26 |
25 |
|
2.工字形突面法蘭[代號MG]
量程上限值：≤4MPa
|
推薦法蘭標準代號 |
尺寸 |
||||
|
DN |
d1 |
K |
d2 |
L |
|
|
JSI-10/25K25A |
25 |
125 |
90 |
70 |
19 |
|
JSI-10/25K20A |
20 |
100 |
75 |
58 |
15 |
|
JSI-10/20K15A |
15 |
95 |
70 |
52 |
15 |
|
ANSI-IB-150lb |
1” |
108 |
79.4 |
50.8 |
15.7 |
|
ANSI-IB-300/600 lb |
1” |
124 |
88.9 |
50.8 |
19.1 |
|
20-1.0/4.0HGJ47 |
20 |
105 |
75 |
59 |
14 |
*均可按用戶提供或者指定的法蘭標準尺寸制造
