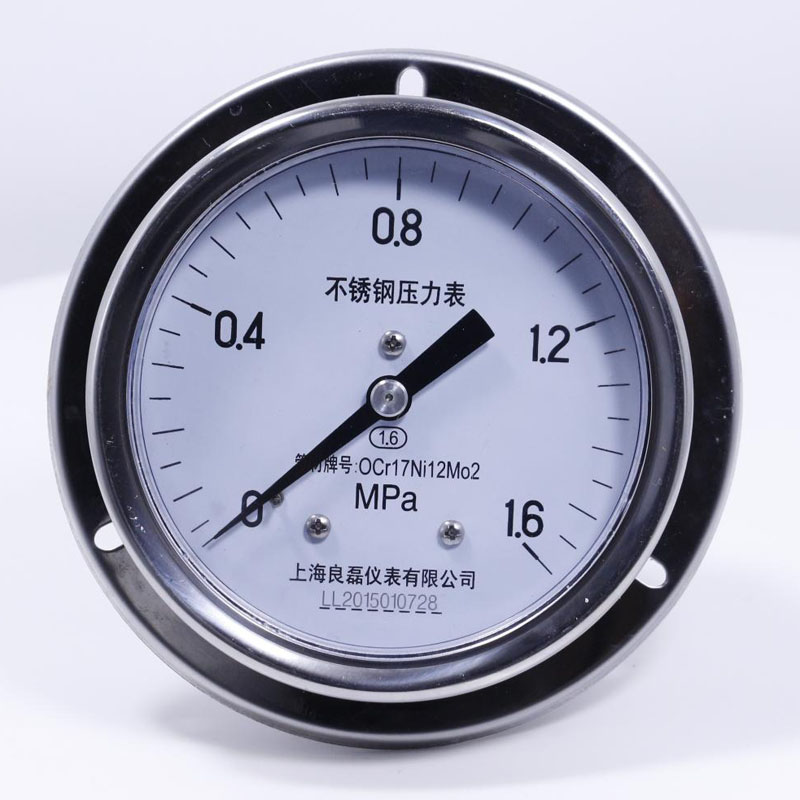

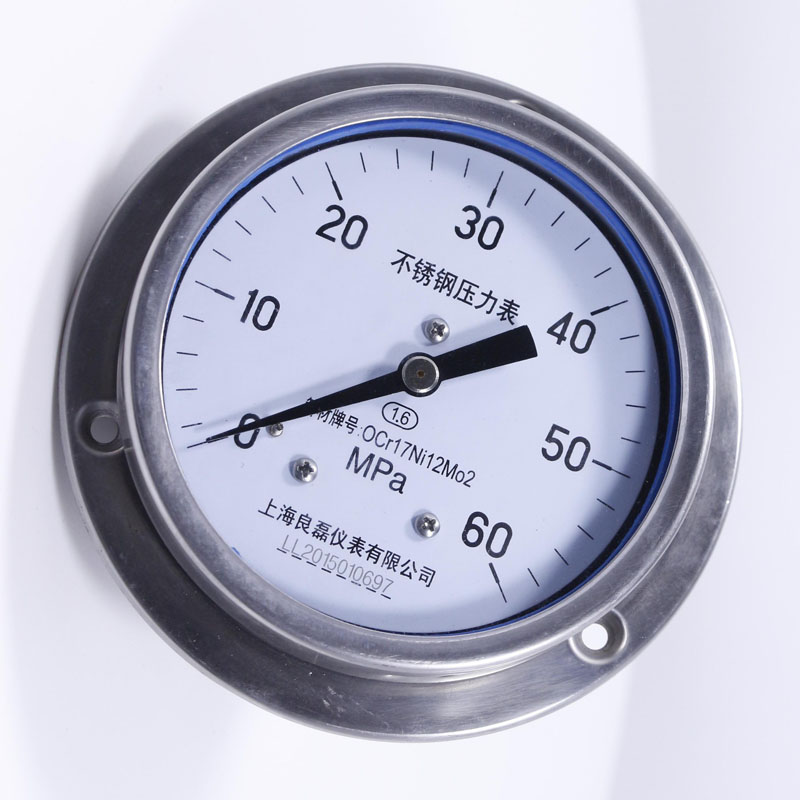

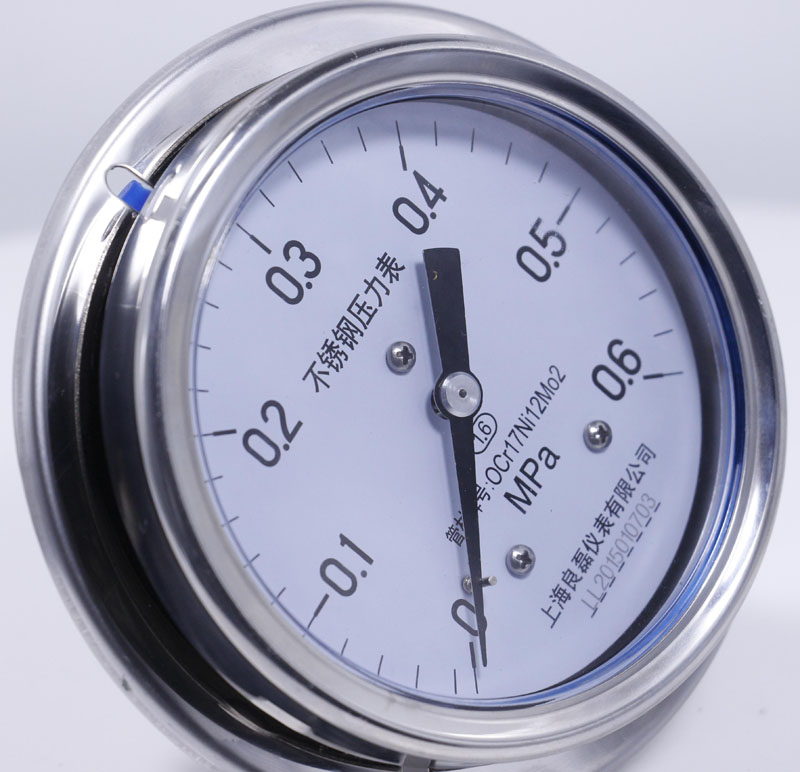

Y-B-F系列不銹鋼壓力表廣泛應用于石油、化工、化纖、冶金、電站等工業部門對耐蝕、抗振要求較高的工藝流程中測量各種流體介質的壓力。
儀表由導壓系統(接頭、彈簧、螺釘等)、齒輪傳動、示數裝置(指針與度盤)和外殼(表殼、表蓋、表玻璃)組成。外殼為密封型結構，有效保護內部原件受環境影響和灰塵侵入。對于在表殼內充液(硅油或甘油)儀表，可以抗工作環境振動和減少介質壓力的脈沖抖動，起到很好的作用。
·參數與規格：
標度范圍、精確度等級
|
型號 |
標度范圍MPa(Hg～PSi) |
精確度等級 |
|
Y-60-B-F Y-60-B-F-Z Y-63-B-F Y-63-B-F-Z |
0～0.6、1、1.6、2.5、4、6、 10、16、25、40、60 -0.1～0.5、0.9、1.5、2.4 |
2.5 1.6 |
|
Y-100-B-F Y-100B-F-Z Y-103-B-F Y-103-B-F-Z Y-150-B-F Y-150-B-F-Z Y-103-B-F Y-103-B-F Y-153-B-F Y-153-B-F-Z Y-200-B-F Y-200-B-F-Z Y-250-B-F-Z Y-250-B-F |
0～0.1、0.16、0.25、0.4、0.6、1、1.6 2.5、4、6、10、16、25、40、60 -0.1～0、0.06、0.15、0.3 0.5、0.9、1.5、2.4 (-30"～0、15、30、60、100、150; 0～15、30、60、100、200、300、400 600、800、1000、1500、2000、 3000、4000、6000、10000Psi) |
1.6 (1) |
·型號表示
|
Y |
- |
規格 |
內容 |
|||
|
壓力表 |
|
儀表公稱直及安裝形式 |
|
60、100、150、200、250分別表示直徑為60、100、150、200、250mm 的徑向直接安裝式 63、103、153分別表示直徑為63、103、153 mm 的軸向嵌裝式（其中63型另有軸向直接安裝式） |
||
|
B |
|
|
||||
|
不銹鋼 |
- |
|
|
|||
|
|
F |
耐蝕 |
||||
|
FZ |
耐蝕抗振 |
|||||
|
功能 |
|
|||||
|
Y |
- |
□ |
B |
- |
□ |
|
使用環境溫度：-25～70℃（外殼內充液）
-40～70℃（外殼內不充液）
溫度影響：不大于0.4％/10℃（使用溫度偏離20±5℃）
抗工作環境振動：V·H·4級（外殼內充液）
V·H·3級（外殼內不充液）
外殼防護等級：IP65
重量：0.2kg (Y-60B-F)
0.6kg (Y-100B-F)
1.0 kg (Y-150B-F)
導壓系統及外殼等材質
|
零件名稱 |
材料牌號 |
|||||||||
|
Y-60B |
Y-100B、Y-150B |
|||||||||
|
接頭 |
0Cr18Ni9(304) |
0Cr17Ni12Mo2(316) |
||||||||
|
彈簧管 |
0Cr18Ni9Ti(321) |
0Cr17Ni12Mo2(316) |
||||||||
|
外殼 |
0Cr18Ni9 |
|||||||||
|
D |
d0 |
d1 |
H1 |
H2 |
L |
L1 |
L2 |
接頭螺紋d |
||
|
60 |
76 |
4.5 |
≤60 |
/ |
14 |
36 |
66 |
M14×1.5;Z1/4"(NPT) |
||
|
100 |
116 |
4.8 |
≤100 |
≤35 |
20 |
50 |
98 |
M20×1.5; |
||
